3DモデルをWebで配信する際、ファイルサイズは重要な課題です。本記事では、Draco圧縮 を使ってGLBファイルを87%削減した事例と、圧縮時の注意点（特にUV座標）について解説します。

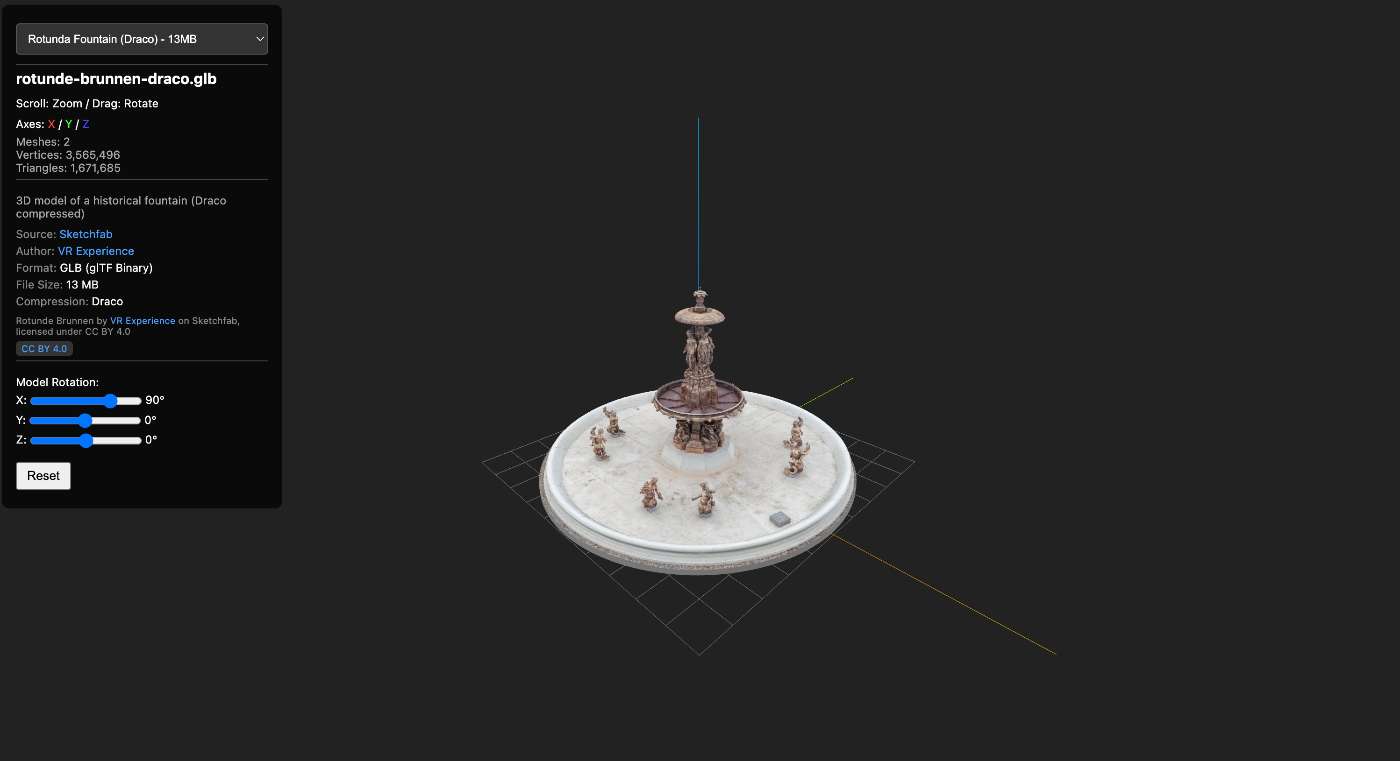

https://3dtiles-viewer.vercel.app/glb-viewer.html
使用データ
- モデル : Rotunde Brunnen（噴水のある円形建築物）
- 出典 : Sketchfab
- 形式 : GLB (glTF 2.0 Binary)
Draco圧縮とは
DracoはGoogleが開発したオープンソースの3Dメッシュ圧縮ライブラリです。glTF 2.0ではKHR_draco_mesh_compression拡張として標準サポートされています。
圧縮の仕組み
- 量子化（Quantization） : 頂点座標やUV座標を指定ビット数に丸める
- 予測符号化 : 隣接頂点との差分を予測して符号化
- エントロピー符号化 : 予測誤差を効率的に圧縮
圧縮コマンド
圧縮結果の比較
ファイルサイズ
| ファイル | サイズ | 削減率 |
|---|---|---|
| rotunde-brunnen.glb（元） | 94.7 MB | - |
| rotunde-brunnen-draco.glb | 12.5 MB | 87%削減 |
メッシュ構造
| 項目 | 元ファイル | Draco圧縮後 |
|---|---|---|
| メッシュ数 | 38 | 2（統合） |
| 三角形数 | 約175万 | 約167万 |
| テクスチャ | 1024x1024 PNG | 同一 |
| バウンディングボックス | ほぼ同一 | ほぼ同一 |
精度
視覚的な精度低下はありません 。
- バウンディングボックスがほぼ同一 → 形状は保持
- デフォルトの量子化設定（位置14bit）で十分な精度
- 科学計測用途でなければ問題なし
HTTP転送時の圧縮との関係
Webサーバー（Vercel、Nginx等）は、HTTPレスポンスに対してBrotli やgzip 圧縮を自動適用します。Draco圧縮との関係を実測値で確認しました。
実測: Vercelでの転送サイズ
| ファイル | ファイルサイズ | 転送サイズ (Brotli) | Brotli効果 |
|---|---|---|---|
| 元ファイル | 94.7 MB | 58.5 MB | 38%削減 |
| Draco圧縮 | 12.5 MB | 12.4 MB | ほぼ0% |
なぜDracoファイルにBrotliが効かないのか
Draco圧縮は内部でエントロピー符号化 （データの冗長性を除去）を行っています。これはBrotliやgzipと同様の原理のため、二重圧縮の効果がほとんどない のです。
総合比較: 実際の転送効率
| 項目 | 元ファイル | Draco |
|---|---|---|
| ファイルサイズ | 94.7 MB | 12.5 MB |
| 転送サイズ（Brotli適用後） | 58.5 MB | 12.4 MB |
| 実質的な転送削減 | - | 79%削減 |
| ダウンロード時間 (10Mbps) | ~47秒 | ~10秒 |
| ダウンロード時間 (100Mbps) | ~4.7秒 | ~1秒 |
Dracoを使うメリット（転送観点）
- 転送サイズが小さい → ダウンロード高速化
- サーバーストレージ削減 → ホスティングコスト削減
- Brotli圧縮のCPU負荷が不要 → サーバー負荷軽減
- CDNキャッシュ効率向上 → 小さいファイルはキャッシュヒット率向上
注意: ストリーミングには非対応
GLBファイルは全データをダウンロードしてからレンダリング されます。プログレッシブロード（徐々に表示）には対応していません。
プログレッシブロードが必要な場合は以下を検討：
- 3D Tiles : LOD（Level of Detail）による段階的読み込み
- glTF + EXT_meshopt_compression : メッシュの段階的デコード
量子化とUV座標の問題
問題: UV座標が[0,1]範囲外の場合
Draco圧縮で最も注意が必要 なのがUV座標です。
テクスチャのタイリング（繰り返し）を使用するモデルでは、UV座標が[0,1]の範囲を超えることがあります。
なぜ問題が起きるのか
Draco圧縮は量子化 を行います。デフォルトでUV座標は10〜12bitに量子化されます。
| UV範囲 | 10bit量子化での精度 | 影響 |
|---|---|---|
| [0, 1] | 1/1024 ≈ 0.001 | 問題なし |
| [0, 10] | 10/1024 ≈ 0.01 | 軽微なズレ |
| [0, 100] | 100/1024 ≈ 0.1 | 目立つズレ |
発生する問題
- テクスチャの継ぎ目（シーム）
- テクスチャのズレ・歪み
- タイリング境界での不連続
解決策
1. UV座標の量子化ビット数を増やす
| ビット数 | ステップ数 | [0,100]範囲での精度 |
|---|---|---|
| 10 | 1,024 | 0.0977 |
| 12 | 4,096 | 0.0244 |
| 14 | 16,384 | 0.0061 |
| 16 | 65,536 | 0.0015 |
2. UVを[0,1]範囲に正規化してからタイリング
3. 大きなUV範囲のメッシュはDraco圧縮しない
gltf-transformの便利なコマンド
ファイル情報の確認
その他の最適化
ビューアでの読み込み
Three.jsでDraco圧縮GLBを読み込む場合、DRACOLoaderの設定が必要です。
まとめ
| 項目 | 内容 |
|---|---|
| 圧縮率 | 80〜90%のサイズ削減が可能 |
| 精度 | 通常用途では視覚的な劣化なし |
| 注意点 | UV座標が[0,1]範囲外の場合は設定調整が必要 |
| ツール | gltf-transformが便利 |
